Beschreibung

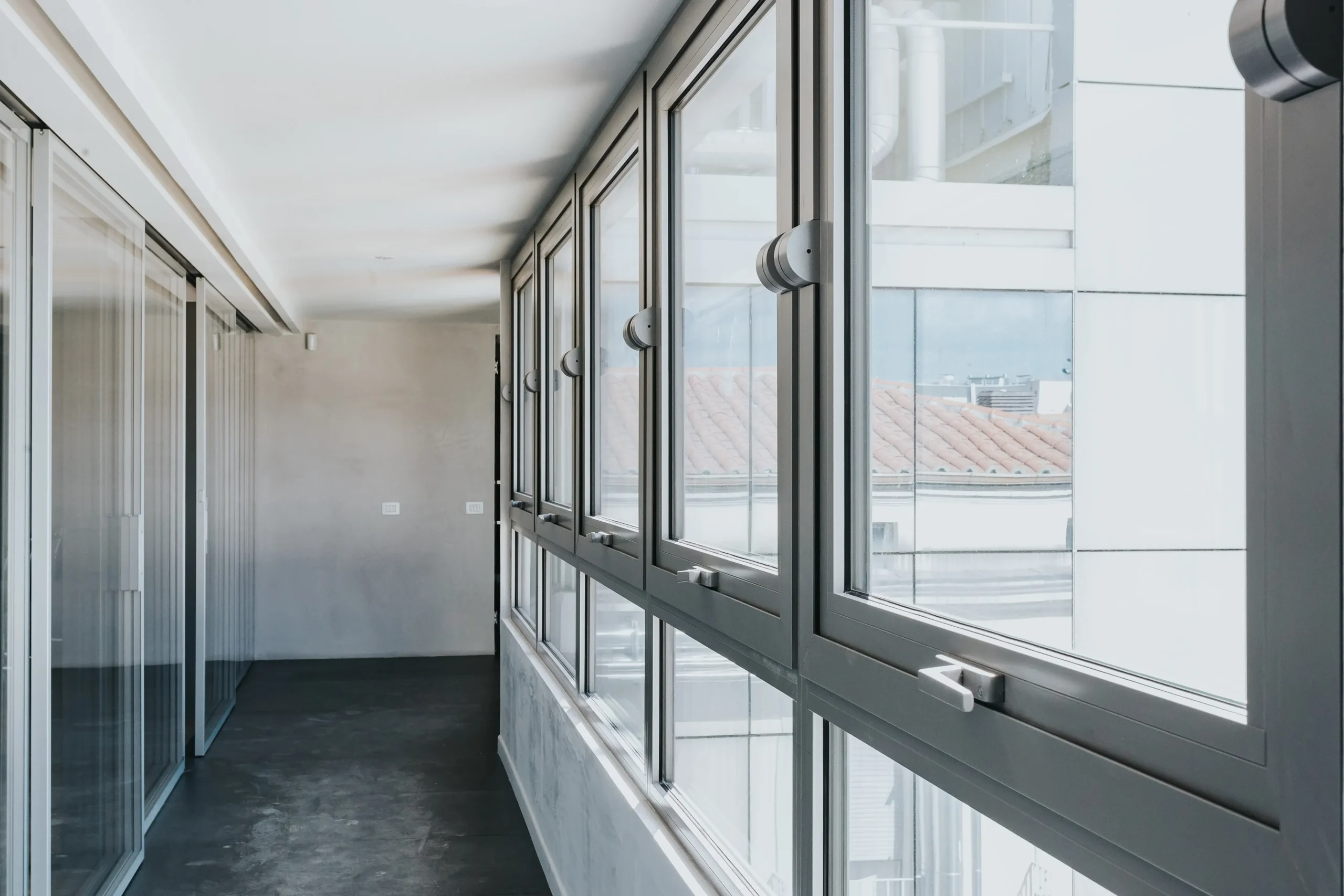

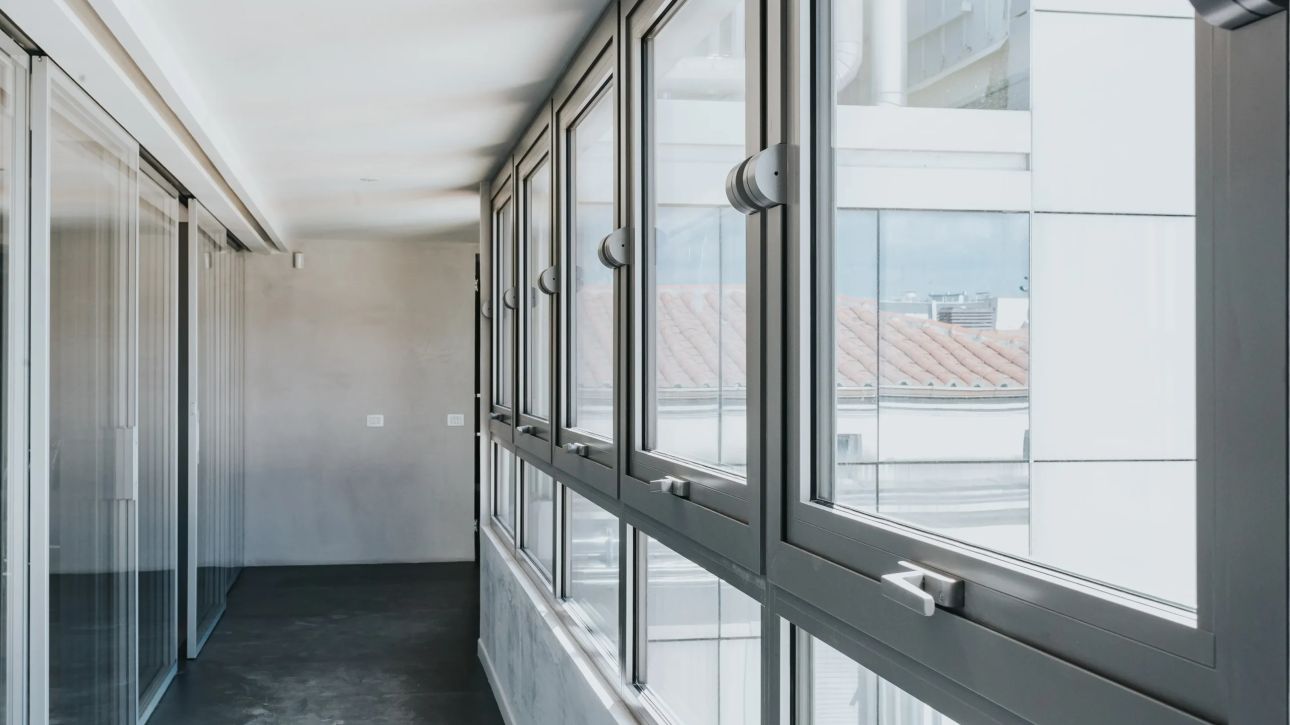

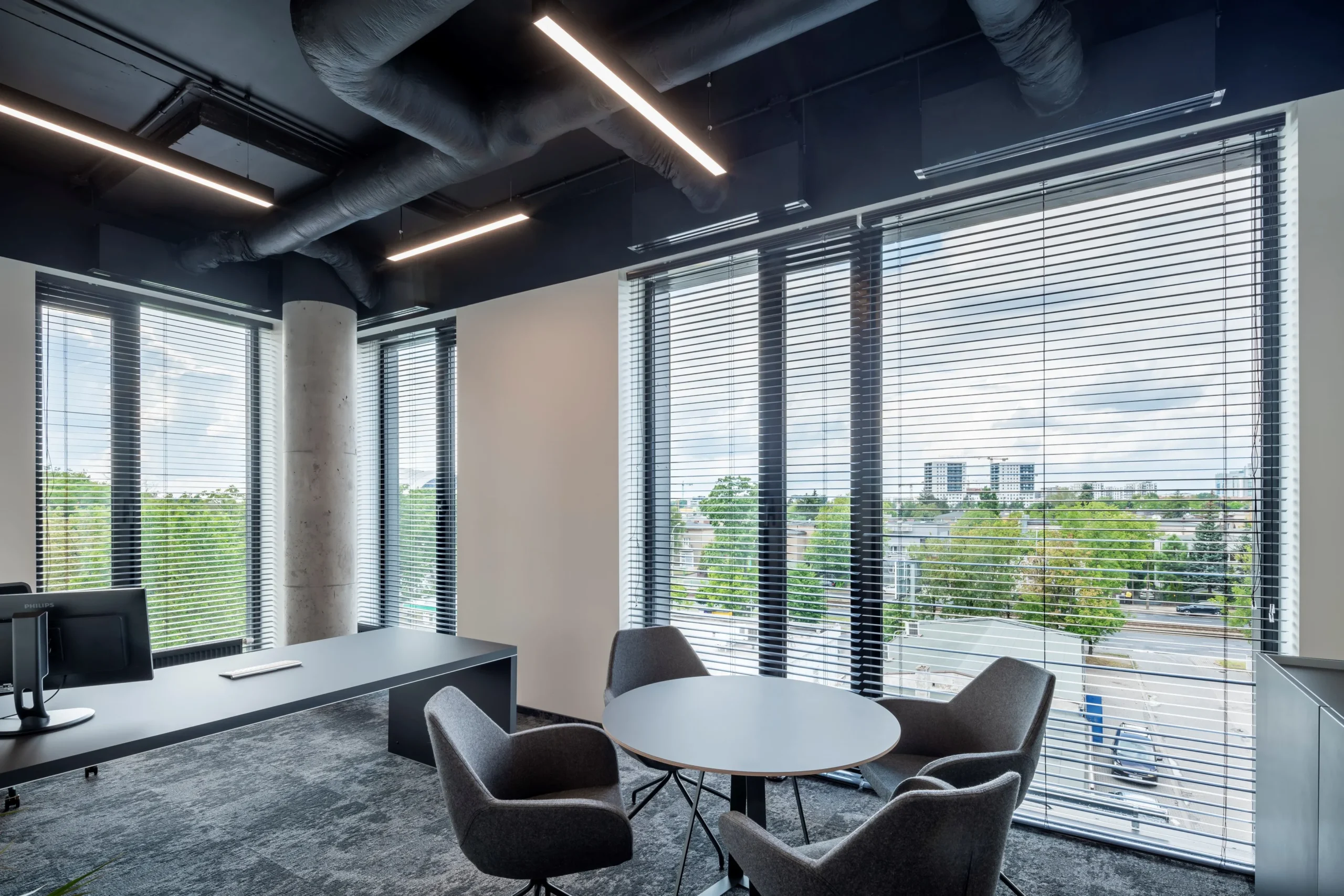

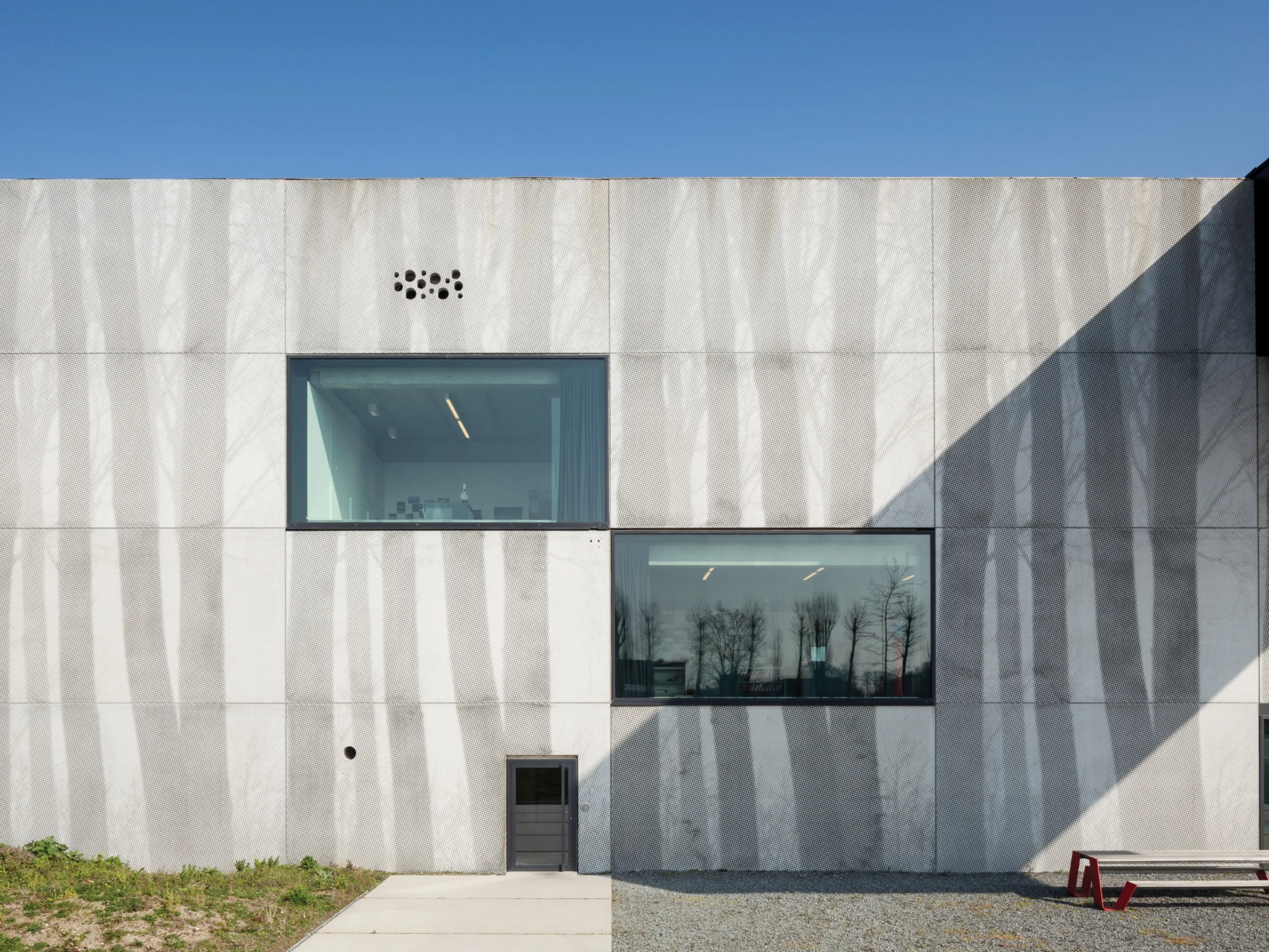

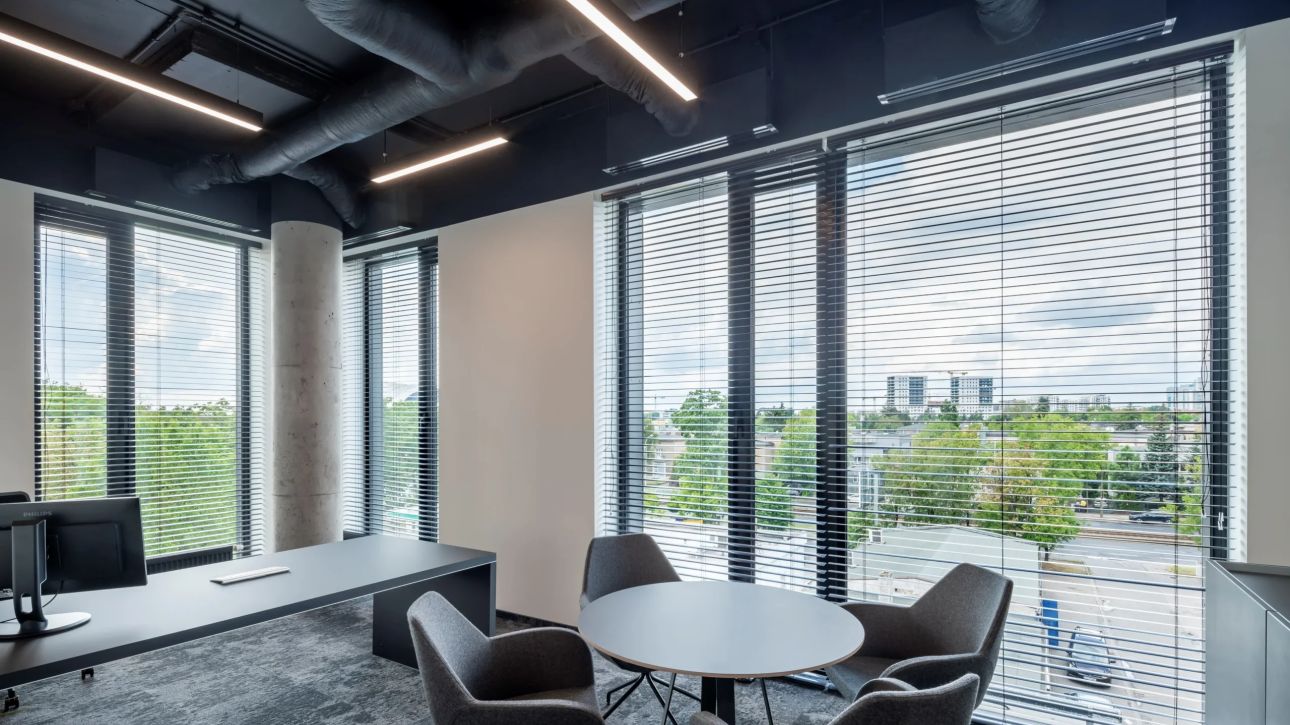

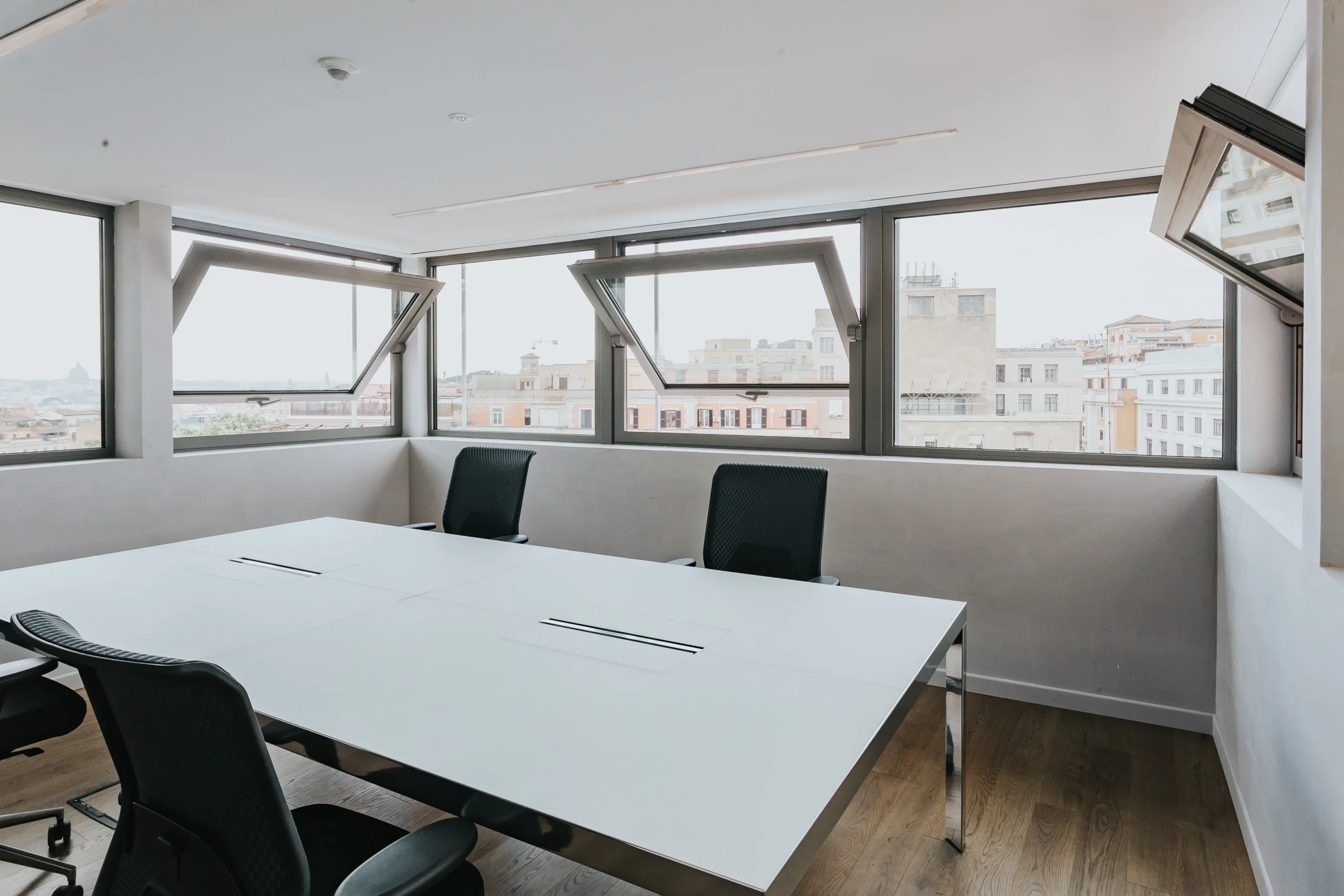

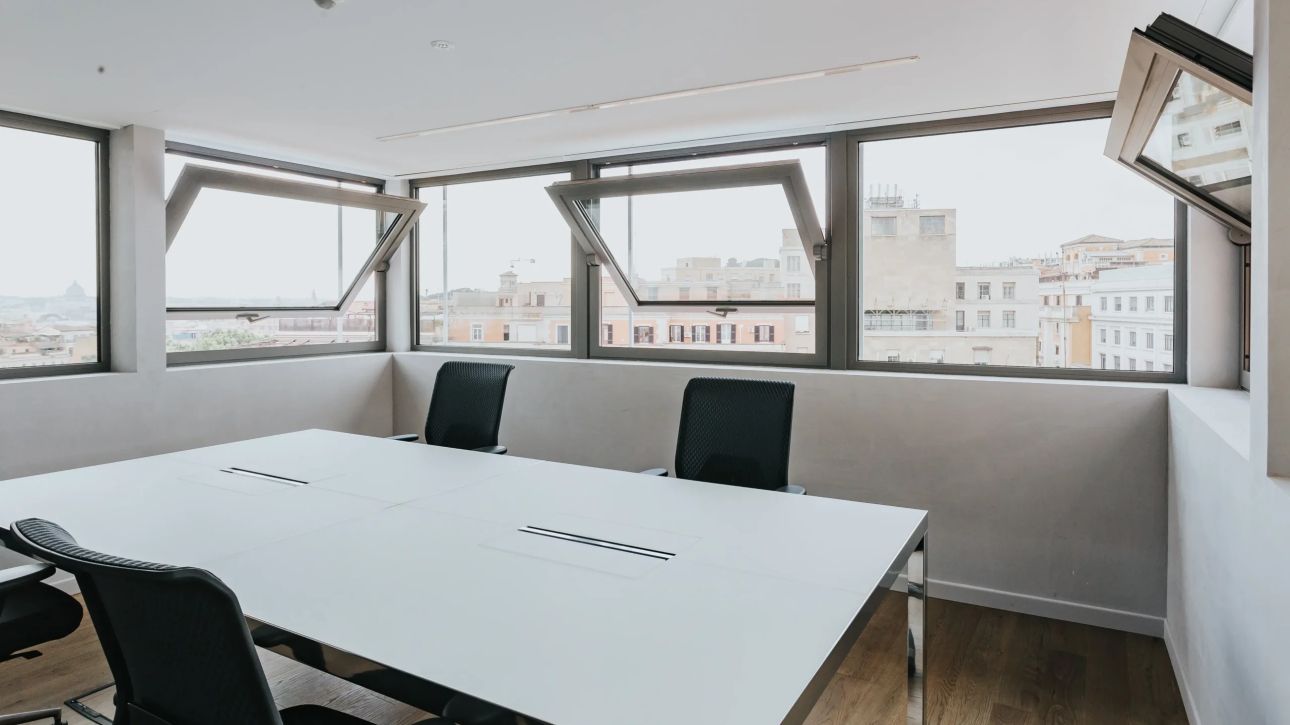

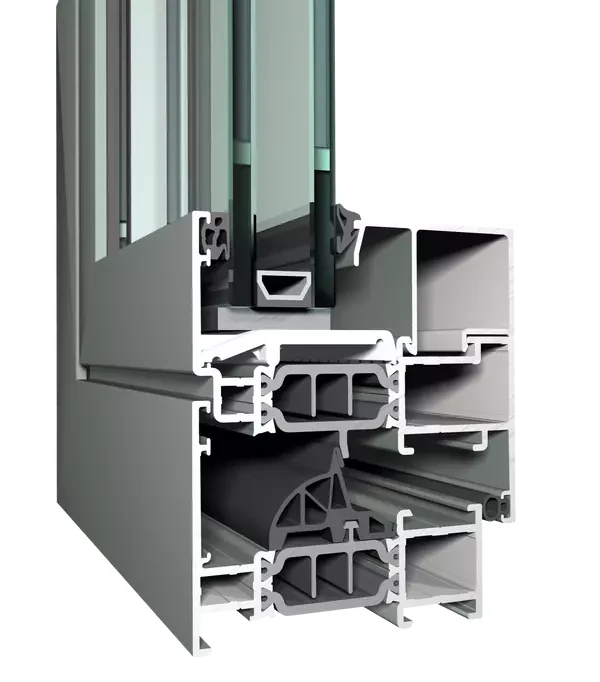

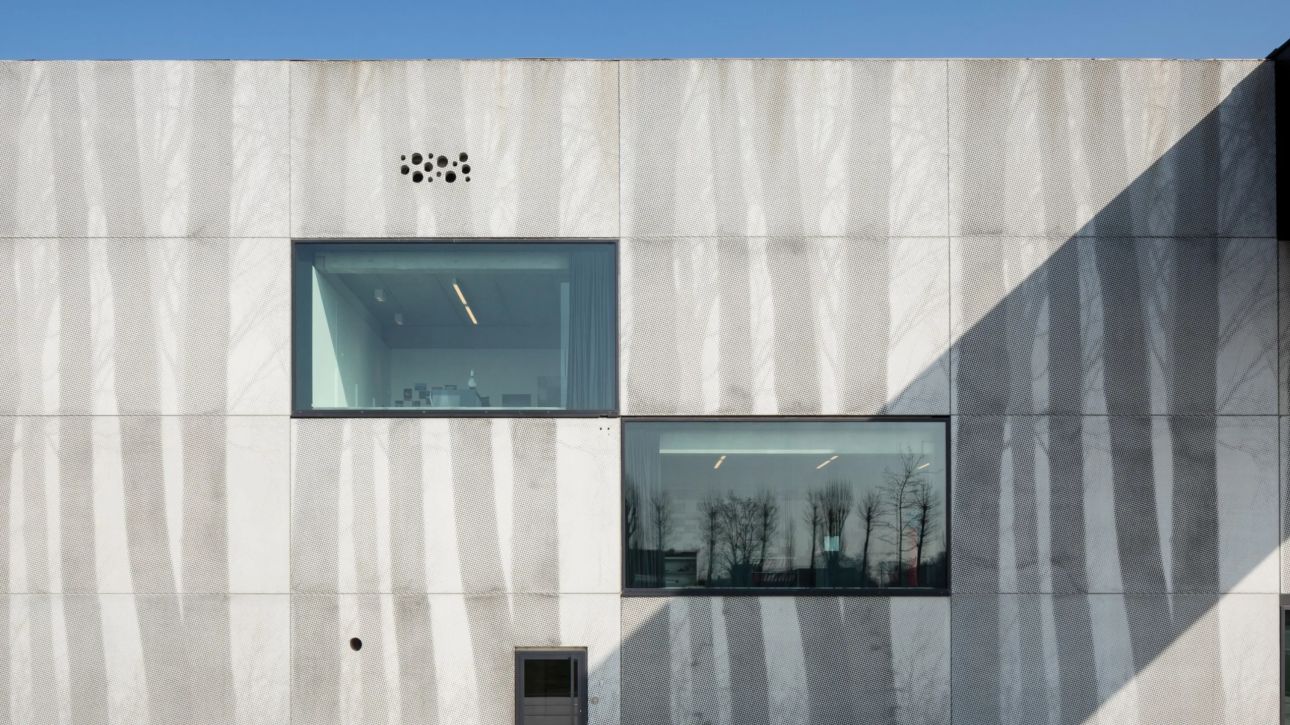

Das Concept System 77 ist ein individuell anpassbares Fenstersystem, das sich dank zahlreicher Gestaltungsmöglichkeiten harmonisch in nahezu jedes Bauvorhaben integrieren lässt. Diese Aluminiumfenster sind mit verschiedenen Einbruchhemmungsstufen kompatibel und bieten somit eine sichere und gleichzeitig elegante Lösung für moderne Bauprojekte. Die Visionfenster GmbH liefert mit dem Concept System 77 eine innovative Lösung, die Sicherheit, Flexibilität und Ästhetik perfekt vereint – ideal für den Schweizer Markt.

Über das Produkt

Produktname:Alu-Fenster-Konzeptsystem 77
Produkttyp:Fenster
Material:Aluminium
Produktklasse:Standard
  • Mehr Details
    Spezifikationen Eigenschaften:

    Flügelhöhe : min. 600 mm, max.2800 mm
    Flügelbreite: min. 450 mm, max. 1200 mm
    Maximales Flügelgewicht: 170 Kg
    Widerstand gegen Windlast: Class C5 (2000Pa)
    Uf-Wert: 1.8 W/m²K
    Uw wert: 1.3 W/m²K
    Luftdichtheit: Class 4 (600Pa)
    Akustik-Rw (C;Ctr): TUTI: 42(-2;-4)
    Funktionalität beim Öffnen und Schliessen: Class 3

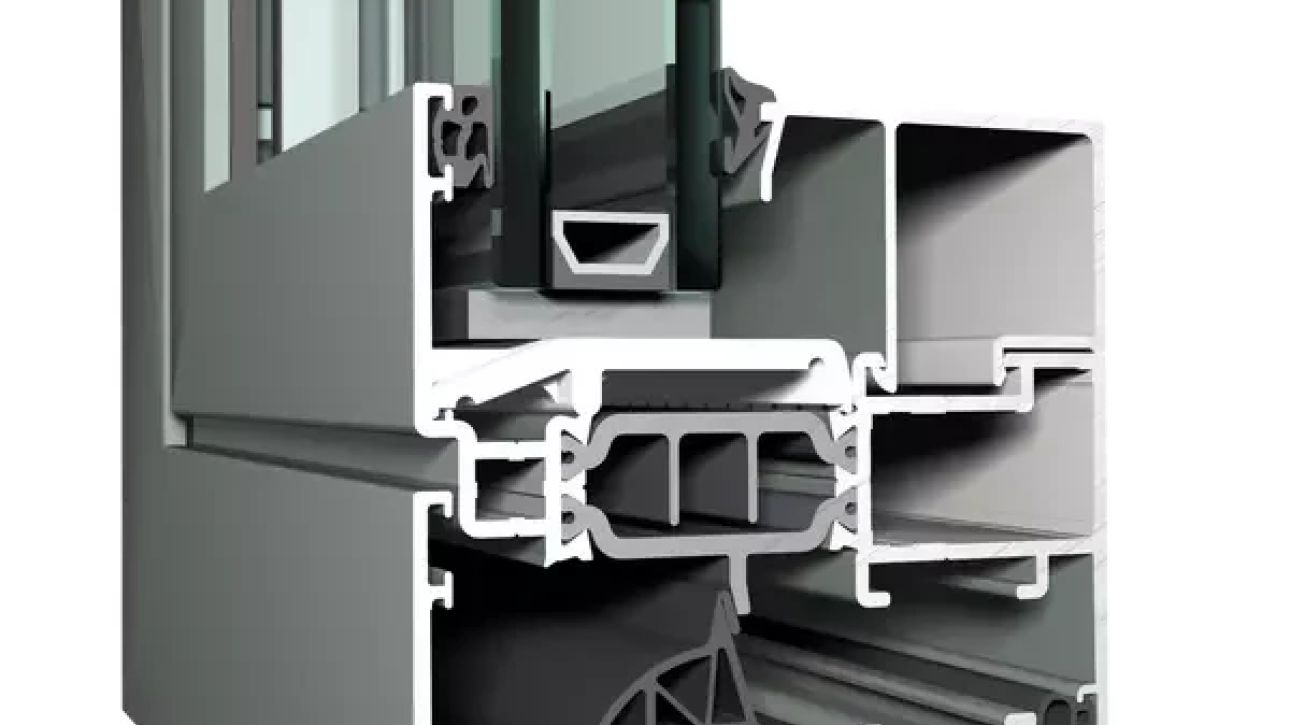

    Visuell:

    Min. Rahmenbreite (Innenöffnung) 51 mm
    Min. Flügelbreite (Innenöffnung) 33 mm
    Min. Rahmen-Flügel-Breite (Innenöffnung) 89 mm
    Min. Rahmenbreite (Aussenöffnung) 17.5 mm
    Min. Flügelbreite (Aussenöffnung) 76 mm
    Min. Rahmen-Flügel-Breite (Aussenöffnung) 93.5 mm
    Min. Breite des T-Profils (Querträger) 76 mm
    Rahmentiefe 68 mm
    Flügeltiefe 77 mm
    Tiefe Rahmen-Flügel 77 mm

    Energie:

    Wärmedämmung (Uf) 1,8 W/m²K
    Wärmedämmung (Uw) 1,3 W/m²K

    Komfort:

    Luftdichtheit: Class 4 (600Pa)
    Wasserdicht: Class E900 (900Pa)
    Widerstand gegen Windlast: Class C5 (2000Pa)
    Akustik: Rw(C;Ctr) 42(-2; -4) dB
    Funktionalität beim Öffnen und Schliessen: Class 3

    Sicherheit:

    Einbruchschutz: RC2PAS 24–RC2–RC3
    Feuerwiderstand: EI₁ 30–EI₂ 30–EI₂ 60–EW 30
    * Hinweis: Leistung und Eigenschaften können je nach Profilkombination variieren

    Verglasung:

    Rabattbetrag: 25 mm
    Verglasungsmethode: Trockene Verglasung – Siliconisierte Verglasung – Innere Verglasung – Äussere Verglasung – Verglasungsleiste
    Min. Glasstärke: Rahmen/Element 4 mm
    Max. Glasstärke: Rahmen/Element 52 mm
    Min. Glasstärke: Flügel 4 mm
    Max. Glasstärke: Flügel 63 mm

    Max. Abmessung und Gewicht:

    Min. Flügelhöhe: 600 mm
    Max. Flügelhöhe: 2800 mm
    Min. Flügelbreite: 450 mm
    Max. Flügelbreite: 1200 mm
    Max. Flügelgewicht: 170 kg

    • Farbpalette

    RAL ist das europäische Farbsystem, das für Pulverbeschichtungen und andere Oberflächen gilt. Die branchenübliche RAL-Farbpalette umfasst über 200 verschiedene Farben. Sie sind in den Ausführungen matt, seidenmatt und glänzend erhältlich. Beim Lackiervorgang wird pulverförmige Polyesterfarbe aufgetragen, die auf Aluminium eingebrannt wird. Dies sorgt für eine sehr haltbare, robuste Beschichtung, die allen britischen Wetterbedingungen standhält, ohne zu verblassen oder abzublättern. Darüber hinaus hält es den Strapazen des modernen Lebens stand und ist stoss- und abriebfest.
